MLX81124是一款用于应用于车内氛围照明的LIN RGB LED驱动芯片。它设计用于单主节点多从节点响应系统。MLX81124与MLX81123引脚对引脚兼容，功能上完全一致。
主要优势
-
应用控制器
-
16位流水线型RISC微控制器
-
32 KB闪存
-
系统ROM，包含引导程序和LIN驱动程序
-
2 KB RAM
-
512B EEPROM
-
-
用于32位乘法/除法运算的数学协处理器
-
两个带独立时钟的看门狗定时器
-
内部RC振荡器（最大32 MHz）
-
-
LIN物理层收发器
-
符合ISO 17987-4和SAE J2602的LIN物理层
-
符合ISO 17987-4和SAE J2602的LIN协议控制器
-
支持根据总线并联方式自动寻址
-
-
稳压器
-
休眠模式下的待机电流消耗低至25 µA（典型值，最大值为50 µA）
-
集成电池监视器，包括过压和欠压检测
-
-
灌电流电流源
-
4路高压I/O，可为RGB + W自由配置横流源（最高60 mA）
-
4路16位PWM输出，分辨率可配置
-
-
支持DMA的12位ADC
-
多通道（输出、VS、温度传感器、IO）
-
多种参考电压
-
差分与单端测量功能
-
DMA访问
-
-
车规级标准
-
车规级温度范围：-40°C至125°C
-
28 V快速启动
-
集成温度传感器
-
符合ASIL标准（ISO 26262），支持高达ASIL B的安全系统集成
-
针对LED的诊断功能（短路、开路、阈值）
-
通过AECQ-100认证
-
-
封装符合RoHS标准：
-
SOIC8（DC）封装，配备外露式焊盘
-
产品介绍
MLX81124是一款完全集成的低端LIN从节点芯片，专为汽车车内氛围灯应用而设计，通过LIN总线驱动RGB LED。
MLX81124与MLX81123引脚对引脚兼容，功能上完全一致。
它适用于符合LIN 2.x和SAE J2602标准的总线系统。对于安全应用，该器件支持符合ISO 26262标准的ASIL B级系统集成。这款产品将物理层LIN收发器、LIN协议控制器以及电流控制输出相结合，用户可以在短时间内开发出连接到LIN总线系统的简单强大且经济实用的氛围灯照明模块。
这款先进的16位微控制器单元(MCU)配备2 KB RAM、32 KB应用程序可用闪存以及系统ROM（包含引导程序和LIN驱动程序）。内置的512 B EEPROM可实现高效配置，例如LED校准数据，为确保座舱亮度和色彩均匀，该系数必不可少。

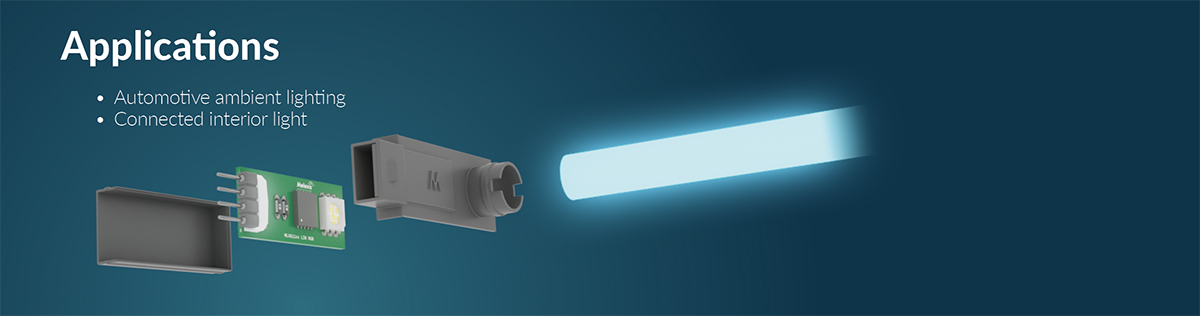

MLX81124可以支持来自大多数供应商的RGB和白色LED，从而实现更大的采购灵活性。该芯片的独立16位PWM输出可为任何连接的LED提供精确的颜色和亮度控制，满足各种车辆环境应用的需求，例如车门饰件、强光灯和车内灯。
特性和优势
-
应用控制器
-
16位流水线型RISC微控制器
-
32 KB闪存
-
系统ROM，包含引导程序和LIN驱动程序
-
2 KB RAM
-
512B EEPROM
-
-
用于32位乘法/除法运算的数学协处理器
-
两个带独立时钟的看门狗定时器
-
内部RC振荡器（最大32 MHz）
-
-
LIN物理层收发器
-
符合ISO 17987-4和SAE J2602的LIN物理层
-
符合ISO 17987-4和SAE J2602的LIN协议控制器
-
支持根据总线并联方式自动寻址
-
-
稳压器
-
休眠模式下的待机电流消耗低至25 µA（典型值，最大值为50 µA）
-
集成电池监视器，包括过压和欠压检测
-
-
灌电流电流源
-
4路高压I/O，可为RGB + W自由配置横流源（最高60 mA）
-
4路16位PWM输出，分辨率可配置
-
-
支持DMA的12位ADC
-
多通道（输出、VS、温度传感器、IO）
-
多种参考电压
-
差分与单端测量功能
-
DMA访问
-
-
车规级标准
-
车规级温度范围：-40°C至125°C
-
28 V快速启动
-
集成温度传感器
-
符合ASIL标准（ISO 26262），支持高达ASIL B的安全系统集成
-
针对LED的诊断功能（短路、开路、阈值）
-
通过AECQ-100认证
-
-
封装符合RoHS标准：
-
SOIC8（DC）封装，配备外露式焊盘
-

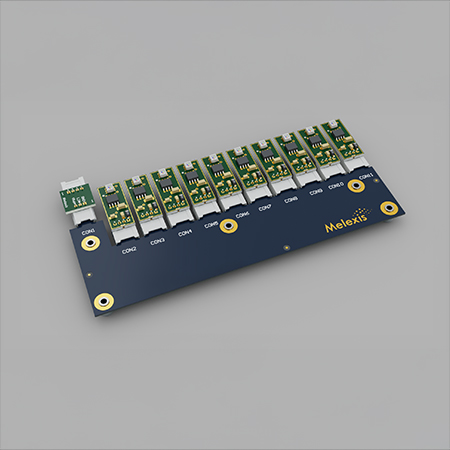

文档和工具
Videos
LIN RGB drivers for automotive ambient lighting
Melexis offers a range of smart LED drivers for automotive lighting in various packages, including DFN-8, SOIC-8, and multichannel QFN-32 options. The DFN variant is particularly noteworthy for its miniaturized size, making it ideal for applications where space is limited. These drivers provide intelligent control and advanced features for automotive lighting systems, enhancing functionality and customization.
