什么是霍尔效应？霍尔传感器的工作原理详解

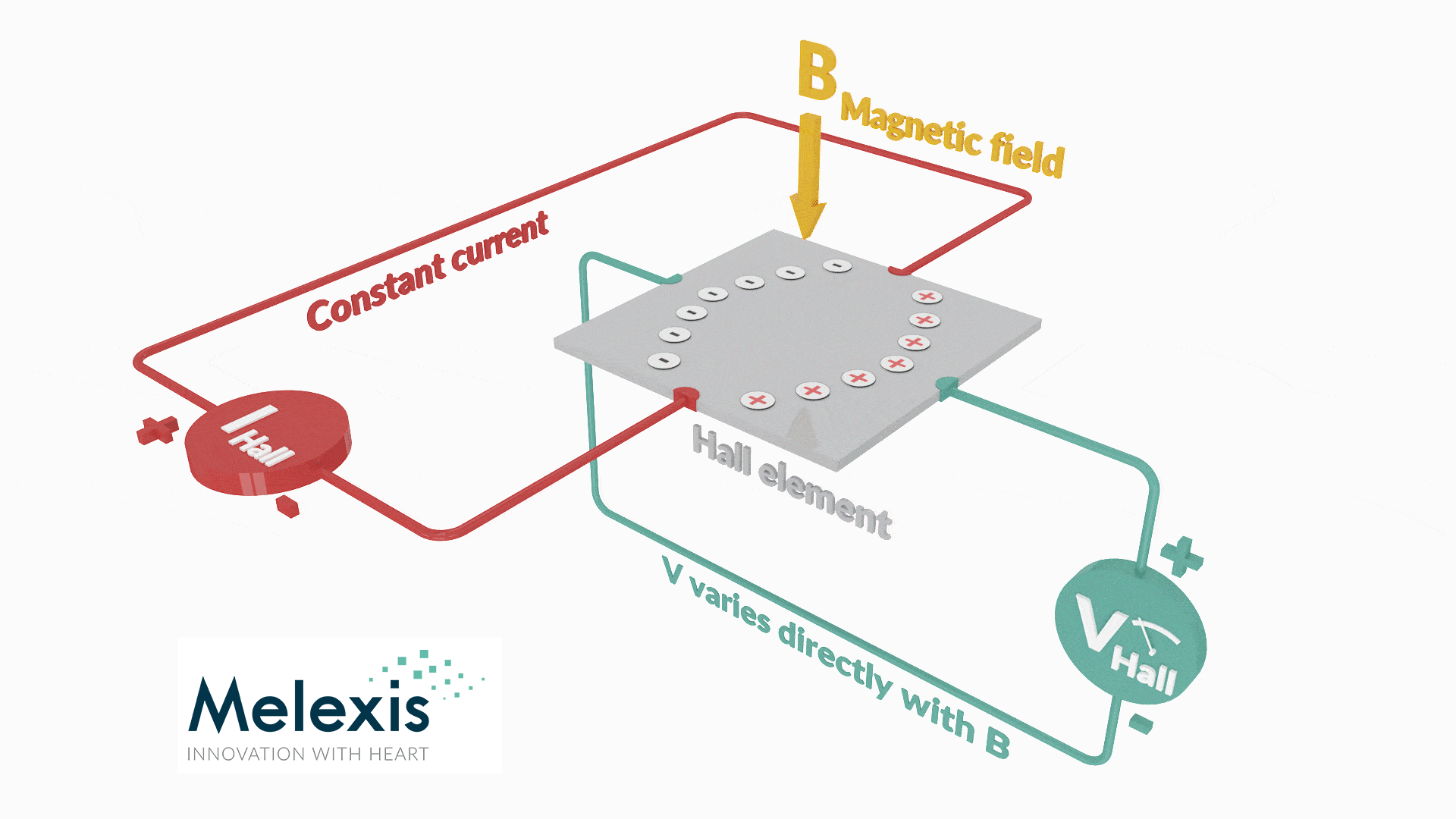

在被发现近150年后的今天，霍尔效应依然是现代磁传感技术的核心基石。简单来说，当施加垂直于导体或半导体电流方向的磁场时，材料两端会产生可检测到的电压，霍尔效应正是对这一物理现象的解释。

然而，这一简单的物理现象仅仅是个开始。要将其转化为实用的传感器，需要在材料、半导体制程、信号调理以及磁路设计等各个领域取得技术突破。正是这些持续的发展，不断拓展着霍尔传感器的检测边界和应用场景。

从爱德温·霍尔的发现到首批霍尔传感器

美国物理学家爱德温·霍尔（Edwin Hall）于1879年在研究磁场对电流的影响时发现了霍尔效应。这一发现最初用于化学样品的分类；直到20世纪50年代，随着砷化铟半导体化合物的发展，首批实用的霍尔效应磁测量仪器才应运而生。与依赖动态变化磁场的传统技术不同，霍尔传感器无需传感器自身发生物理运动，即可精准测量直流或静态磁场。

到了20世纪60年代，硅半导体的普及使得将霍尔元件与集成放大器整合到单一芯片成为可能。

技术演进中面临的核心挑战之一是如何消除失调电压（Offset）。霍尔输出端这种无意的残留电压极易被误判为真正的磁信号。为此，霍尔传感器从最早的单个传感元件，演进为正交排列的双元件结构以削弱误差；随后又发展出四元件桥式布局，从而实现了更出色的失调消除效果。

早期的硅霍尔传感器采用双极型（Bipolar）半导体制程。随着向互补金属氧化物半导体（CMOS）技术的跨越，放大器得以引入斩波稳零（Chopper Stabilization）技术。通过降低放大器失调，该技术提高了数字霍尔传感器的开关阈值稳定性，并减少了线性霍尔传感器中的失调与增益误差，为当今高集成度霍尔传感器 IC 奠定了坚实基础。

现代霍尔效应传感器的工作原理

由于霍尔元件直接生成的原始电压极其微弱，一个实用的霍尔传感器不能仅靠单一的传感元件。其完整的信号链通常包含放大与信号调理电路，随后再将霍尔电压转换为外部系统所需的模拟或数字信号。

现代霍尔传感器IC采用斩波稳零以及旋转电流（即动态切换流经霍尔元件的电流方向）等技术，来降低电气失调和测量漂移。通过对比不同电流方向下的测量值，传感器能精准地将真实的磁场信号与由元件本身、温度变化、机械应力及放大器电路所导致的误差区分开来。

根据具体应用需求，IC内部还可集成模数转换器、温度补偿、可编程磁阈值、滤波、线性化以及数字信号处理功能。输出形式涵盖简单的开/关信号、模拟电压、脉冲宽度调制（PWM）乃至丰富的数字通信接口。此外，片上诊断功能与双芯片（Dual-die）冗余设计，能帮助霍尔传感器轻松满足汽车行业严格的功能安全要求（如ISO 26262 ASIL B/D目标）。

这一切构建出了一个完整的传感系统，将微弱的物理效应转化为稳定、高价值的磁场测量数据。

霍尔效应传感器有什么用途？

霍尔传感器致力于将磁通量密度转化为电信号输出。在实际场景中，磁场可源于贴附在运动部件上的永磁体，也可源自载流导体周围产生的磁场。得益于非接触式的磁耦合测量方式，传感器无需与目标发生物理接触即可完成检测，这不仅避免了机械磨损，还实现了穿透非磁性材料屏障的隐蔽测量。

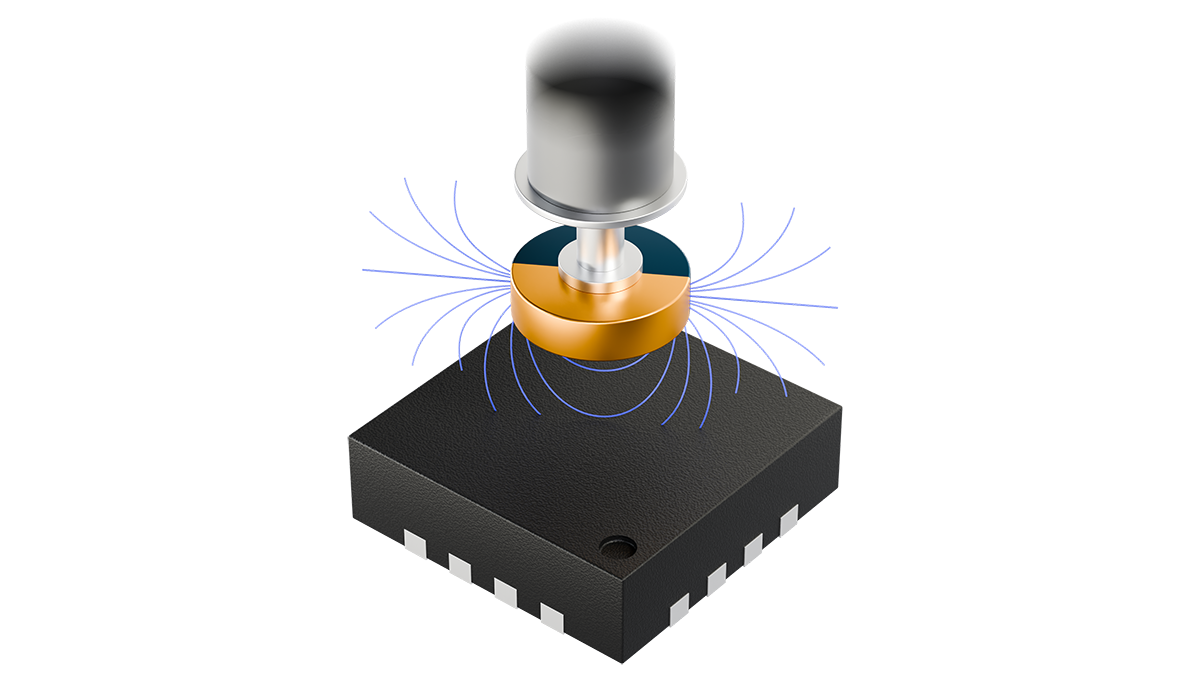

在霍尔位置传感器IC中，随着目标部件旋转或平移，磁体相对于传感器发生位移。根据传感架构的不同，IC可测量一个或多个磁场分量的大小或方向。片上集成的信号处理单元随后将这些磁场数据实时转化为旋转角度、线性位移、操纵杆坐标或执行器位置信息。其典型应用涵盖汽车踏板、线控转向与制动系统、阀门控制、电机换向、机器人关节、工业控制器以及智能家电等。

并非所有应用都需要精确定位。霍尔开关与锁存器IC专注于提供离散的状态判定。当磁场强度达到设定的工作阈值时，芯片输出状态改变；当磁场降至释放阈值时，输出恢复。工作阈值与释放阈值之间的差值构成了迟滞区间，这能有效防止磁场在临界点波动时引发输出信号的频繁误跳变。

单极性（Unipolar）开关仅对单一磁极响应，全极性（Omnipolar）开关则对南/北极均敏感；而霍尔锁存器通常在一个磁极作用下触发切换，在反向磁极下复位。这使得它们成为检测车门/盖板开闭、阀门与执行器限位检测、液位监测以及直流无刷电机（BLDC）换向的理想选择。此外，双输出锁存器还能通过旋转磁体提取出脉冲、转速及旋转方向信息。

在霍尔电流传感器IC的应用中，被测电流本身就是磁场的来源。当电流流经电缆、母线（Busbar）或PCB走线时，会在其周围产生强度随电流缩放的磁场。霍尔传感器通过捕捉该磁场，并结合片内校准好的传输特性，输出与被测电流精准对应的电信号。

与传统分流电阻（Shunt）测量不同，霍尔方案无需测量主电流回路中的电阻压降。根据架构差异，它能提供天然的电气隔离、极低的插入损耗以及无损非侵入式测量。霍尔电流传感器广泛应用于电动汽车动力总成、电池管理系统（BMS）、车载充电机（OBC）、电力转换器、可再生能源（光伏/储能）系统及工业配电设备中。

霍尔效应与TMR、GMR以及 AMR的对比

霍尔效应并非将磁场转化为电信号的唯一途径。霍尔元件是通过磁场偏转载流子来产生电压，而磁阻元件则是通过磁场诱发电阻值变化来进行感知。各向异性磁阻（AMR）、巨磁阻（GMR）和隧道磁阻（TMR）统称为 xMR 技术。

其中，TMR具备高灵敏度和分辨率，且在特定设计下功耗低于霍尔传感器，在检测微弱磁场或低功耗电池供电设备中优势明显。然而，仅凭传感元件本身的特性，并不能决定整个传感系统的最终精度和综合适用性。

在现代霍尔传感器IC中，霍尔基板与放大电路、信号处理单元高度集成，片上同时内置了失调与温度补偿、数字校准、片上诊断及多样化输出模块。此外，系统的最终表现还取决于外部磁体质量、安装位置、封装工艺及机械公差等。因此，仅仅孤立地比较传感元件本身是不够客观的。

此外，霍尔传感早已不再局限于单一磁轴或单一测量维度。虽然传统的平面霍尔元件主要测量垂直于芯片表面的磁场分量，但通过引入创新的辅助结构，芯片能够轻松捕获横向磁场分量乃至多轴磁场。同时，它还能精准测量载流导体周围的磁场。这种多维感知的灵活性，推动着霍尔技术从基础的磁场存在检测，演进为高阶的位置与电流传感——包括迈来芯开创的 Triaxis^® 3D 位置传感技术与 IMC-Hall^® 电流传感技术。

从传统霍尔传感发展到 Triaxis^® 和 IMC-Hall^®

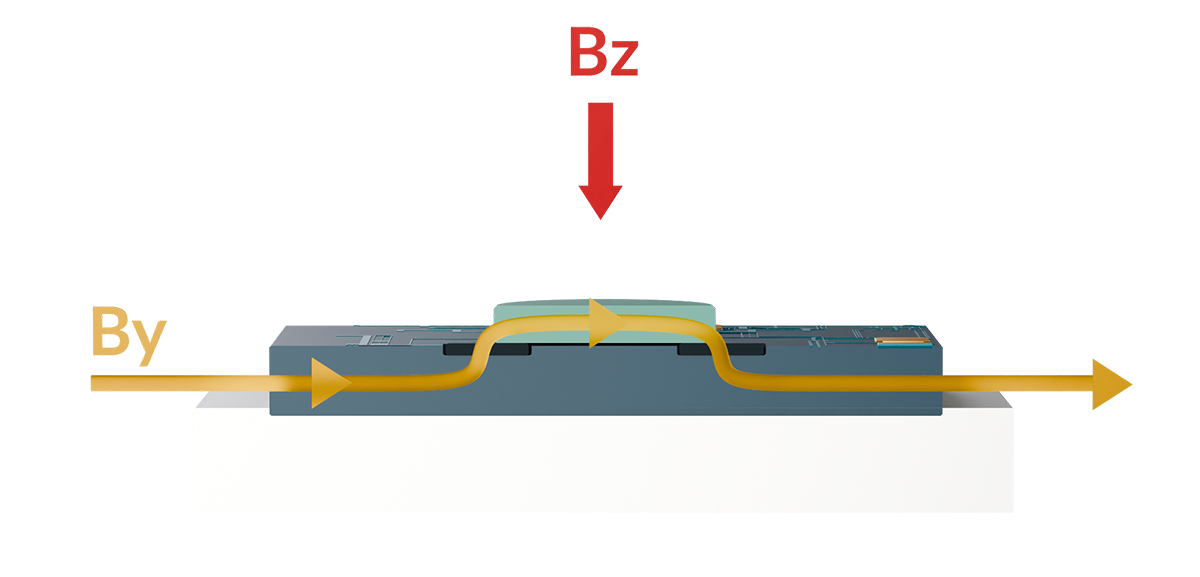

迈来芯通过其突破性的集磁点（IMC）技术，极大地拓展了霍尔传感的灵活性。IMC是一种直接沉积在传感器IC表面上的铁磁性薄膜结构。它能够"弯曲"并集聚平行于IC表面的磁场线，从而使下方的平面霍尔元件能够直接测量传统平面结构无法感知的横向磁场。

在电流传感领域，IMC-Hall^® 技术允许将传感器IC直接贴装于母线或PCB走线的上方或附近。IMC结构会将电流产生的环形磁场高效聚集至霍尔元件中。这完全摆脱了传统霍尔电流方案对笨重磁芯的依赖，实现无磁芯（Coreless）极简设计（必要时仅需搭配小型轻量屏蔽罩即可进一步提升抗旁路串扰能力）。

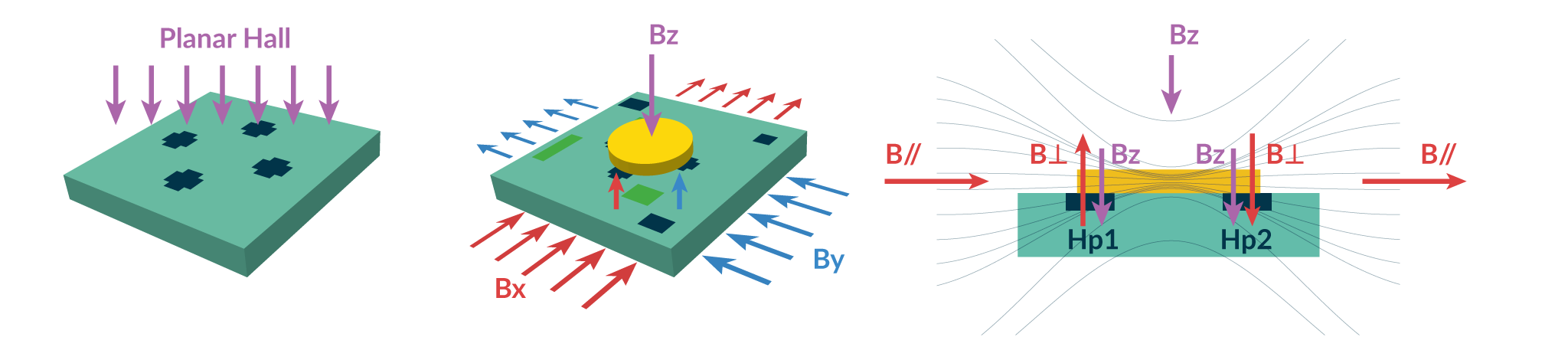

IMC也是迈来芯Triaxis^® 3D 磁感知技术的核心基石。传统霍尔板仅能测量垂直于芯片平面的Bz分量；而Triaxis^® 技术使单颗芯片能够同步精准测量平面内的Bx和By分量。通过将三个维度的数据融合，单颗IC即可完整捕捉三维空间中的所有磁场矢量信息。

能够测量三个磁场分量，并不意味着每个Triaxis^®器件都会直接输出3D空间坐标。根据具体芯片的功能定位与片上算法，这些测量数据既可被内部实时计算为角度、线位移、操纵杆、转速与方向，也可以直接向外部主控输出原始的 Bx、By、Bz 磁场分量数值。

这种极高的设计自由度，允许工程师将传感器灵活布置在运动磁体的侧面、下方或轴端。它不仅简化了磁体选型与结构设计，提供了极宽的安装公差容忍度，更打破了传统方案必须"对准轴心"的物理限制，使狭小空间内的精密测量成为可能。

Triaxis^®霍尔技术的应用极其广泛，覆盖了从低功耗3D磁力计、侧向感应开关，到高速磁编码器、紧凑型电机位置传感器以及人形机器人精密关节感知等前沿领域。特定器件还支持杂散场免疫（SFI）、高温运行、片上可编程、集成诊断及功能安全保障。

由此可见，现代霍尔传感技术的内涵早已超越了单纯的霍尔物理元件本身。通过将基础物理效应与微型集成磁结构、片上信号调理及先进数字算法深度融合，现代霍尔传感器IC正以强大的集成度与卓越性能，全面满足日益复杂的系统级测量与架构需求。
