MLX90382是一款设计紧凑的绝对磁性编码器芯片，具备出色的性能特点。它拥有卓越的杂散场抗扰度能力，能够支持轴上和离轴的精准感应。该编码器提供高达16位的分辨率，采用差分输出方式，并支持高达200k e-RPM的速度范围。
主要优势
-
16位高速磁编码器：
-
提供绝对角度位置信息
-
速度跟踪能力高达200k e-RPM
-
- 片上信号处理：实现零延迟响应
- 采用Triaxis®霍尔技术 (安装灵活)
-
宽操作范围：
-
温度范围：-40℃至150℃
-
电压供应：支持5V和3.3V应用
-
- 可编程线性传输特性：多达16个可编程点
- 符合SIL-2标准
- 360°抗杂散磁场：最高可达4kA/m
-
多种输出模式：
-
SPI / SSI / PWM：提供多种通信接口
-
单端和差分ABI/UVW：支持行业标准接口
-
SPI同步读出：可同步读出多个设备数据
-
-
符合RoHS标准的封装选项：
-
单芯片 - QFN-24封装
-
双芯片 - TSSOP-16封装
-
-
工业认证
-
符合 SIL-2 标准
-
-
汽车认证
-
AEC-Q100
-
ISO 26262 ASIL B(D) SEooC
-
产品介绍
MLX90382是一款功能全面的单片磁位置传感器芯片，集成了先进的Triaxis®霍尔磁前端、高性能模数转换器以及专为高速信号处理和调理设计的数字硬件，同时配备了多个输出驱动器。
MLX90382展现出卓越的360°抗杂散磁场能力（高达4 kA/m），并能精确感知施加于芯片的磁通密度的三个分量（Bx、By和Bz），以及对z轴上的差分磁场高度敏感。通过编程，用户可灵活选择使用任一轴向来确定角度，这种设计结合巧妙的磁性布局，使得MLX90382能够精确计算任何旋转磁体的绝对位置和增量位置。
MLX90382提供五种丰富的输出模式：
- 行业标准的单端和差分ABI接口，适用于增量角度输出；
- 单端和差分UVW信号仿真，专为BLDC电机设计；
- PWM接口；
- 可配置内容的SPI接口，支持功能安全要求；
- SSI接口。此外，SPI协议还具备多从站同步读出功能，进一步提升了系统的灵活性和效率。
MLX90382以其16位高分辨率、差分输出方式以及高达200k e-RPM的宽广速度范围，成为工业自动化、机器人及电动交通工具解决方案中的理想选择。

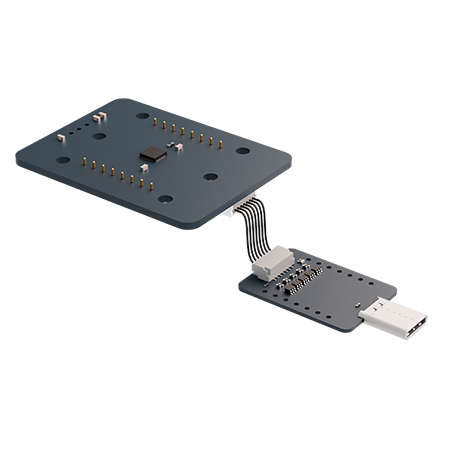

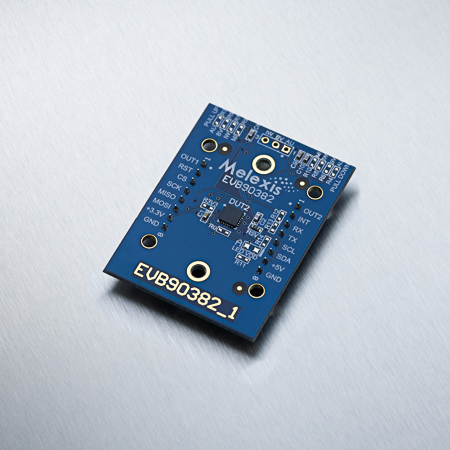

为了加速开发进程，我们特别提供评估板（EVB90382）和全面的开发套件（DVK90382）。
应用示例
- 机器人关节
- 织布机马达
- 电动汽车马达
- 工业自动化
- 汽车电机控制
- 电动助力转向
- 动力制动
- 主动悬架
特性和优势
-
16位高速磁编码器：
-
提供绝对角度位置信息
-
速度跟踪能力高达200k e-RPM
-
- 片上信号处理：实现零延迟响应
- 采用Triaxis®霍尔技术 (安装灵活)
-
宽操作范围：
-
温度范围：-40℃至150℃
-
电压供应：支持5V和3.3V应用
-
- 可编程线性传输特性：多达16个可编程点
- 符合SIL-2标准
- 360°抗杂散磁场：最高可达4kA/m
-
多种输出模式：
-
SPI / SSI / PWM：提供多种通信接口
-
单端和差分ABI/UVW：支持行业标准接口
-
SPI同步读出：可同步读出多个设备数据
-
-
符合RoHS标准的封装选项：
-
单芯片 - QFN-24封装
-
双芯片 - TSSOP-16封装
-
-
工业认证
-
符合 SIL-2 标准
-
-
汽车认证
-
AEC-Q100
-
ISO 26262 ASIL B(D) SEooC
-
文档和工具
技术洞见
Videos
Triaxis® high-speed encoder for industrial automation
This teaser introduces the MLX90382, an absolute magnetic encoder IC. With its compact size, stray field immunity and support for both on-axis and off-axis sensing, the MLX90382 offers seamless integration including into micro-motors. Featuring up to 14-bit resolution, differential outputs and a speed range of up to 200k e-RPM, it is ideal for industrial automation, robotics, and mobility solutions.
