Melexis introduceert de eerste ‘dual die’ latch en switch sensor ter wereld
Geavanceerde verpakking levert flexibele, nauwkeurige meting en redundante werking.
Tessenderlo, België, 1 juni 2017 – Melexis kondigt een serie nieuwe latch en switch sensoren aan die als eerste ter wereld twee gescheiden silicium chips in dezelfde behuizing hebben. De zeer betrouwbare systemen die bedoeld zijn voor automotive toepassingen, zoals transmissie, stuurbekrachtiging, remmen en sloten/grendels, vormen een belangrijke vooruitgang in de magnetische sensortechnologie.

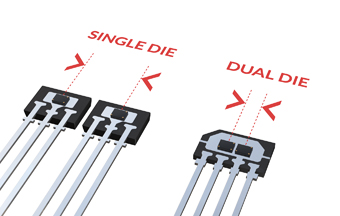

Door twee IC’s te integreren in een en dezelfde behuizing is Melexis in staat om te voorzien in de redundante werking die cruciaal is om te voldoen aan de betrouwbaarheidseisen van de auto-industrie. Bovendien kan hiermee een significante verbetering van de betrouwbaarheid worden bewerkstelligd, omdat de detectiepunten dichter bij elkaar liggen dan dat ze zouden zijn met losse sensorsystemen in afzonderlijke behuizingen. De eerste producten die beschikbaar zijn in dit innovatie verpakkingsconcept zijn de MLX92292 en de MLX92232.
De MLX92232 is een tweede generatie programmeerbare Hall-effect sensor die is ontworpen met behulp van state-of-the-art mixed-signal CMOS-technologie. Dit ‘dual die’ systeem bevat een spanningsregelaar, Hall-sensorfunctionaliteit (met een geavanceerd systeem voor compensatie van de offsetspanning) en een open-drain output driver, allemaal in dezelfde behuizing, die in een 4-pins through-hole formaat wordt geleverd.
De MLX92232 wordt gecompleteerd door de driedraads μPower Melexis MLX92292, die is ondergebracht in een 8-pins SMD SO-8 behuizing. Deze voorziet in de schakelfunctionaliteit, maar onderscheidt zich hierbij van andere producten in de markt door het kunnen waarnemen van magnetische velden die zich zijdelings van het systeem bevinden, dus niet alleen loodrecht op het systeem. Dit unieke product ondersteunt de functionele veiligheid op het niveau van ASIL B (in overeenstemming met ISO 26262) met een reeks aan ingebouwde diagnostische mechanismen voor een uiterst betrouwbare werking in automotive toepassingen.
Beide producten kunnen worden voorgeprogrammeerd om te voldoen aan applicatiespecifieke eisen. Bovendien kunnen OEM-klanten profiteren van het flexibele end-of-line programmeren, waardoor elke sensoreenheid in hun eigen productieprocessen volledig voor de betreffende systemen kan worden geoptimaliseerd. Door deze programmeeroptie kunnen ook de beide magnetische werkpunten met kleine stappen tussen -90 mT en +90 mT (tussen -40 mT en +40 mT voor de versies met zijdelingse tastcapaciteit) worden ingesteld.
Dieter Verstreken, Product Manager ‘Latch & Switch’ bij Melexis licht toe: “We zijn bij Melexis zeer enthousiast om als eerste de ‘dual die’ latch en switch-technologie aan de markt te kunnen leveren. Waar standaard en configureerbare producten voor de meeste toepassingen volstaan, zijn we nu in staat om nog meer geavanceerd maatwerk te ontwikkelen waarmee de meest veeleisende ontwerpuitdagingen voor automotive oplossingen kunnen worden opgelost.”
Download dual die product flyer (PDF - 276 KB)
Video: Dual die concept uitgelegd (1:32):
