Melexis introduceert de eerste single-chip VGA ToF-sensor die voldoet aan de eisen van de auto-industrie
Volledig geïntegreerde oplossing biedt Tier 1- en Tier 2-fabrikanten gemakkelijker toegang tot de meest geavanceerde ToF-technologie.
Tessenderlo, België, 5 maart 2019 - Melexis kondigt vandaag de beschikbaarheid aan van de eerste single-chip automotive grade VGA Time-of-Flight (ToF) beeldsensor voor monotitoringtoepassingen in en buiten de auto. De MLX75027 is een system-on-chip (SoC) oplossing in een BGA-behuizing, die beelden in VGA (640 x 480 pixels) resolutie opneemt en verwerkt.
Naarmate de industrie zich verder ontwikkelt in de richting van semi-autonome voertuigen, brengt de vooruitgang in geavanceerde rijtaak-ondersteunende systemen (advanced driver-assistance systems, ADAS) veel voordelen met zich mee. In-car monitoring wordt nu gebruikt om de bestuurder en andere inzittenden van een voertuig te monitoren, en wordt in die hoedanigheid toegepast als gebruikersinterface en als veiligheidsvoorziening. Met de introductie van de MLX75027, de eerste single-chip VGA ToF-sensor voor de industrie, bevestigt Melexis zijn leiderschap in dit toepassingsgebied.

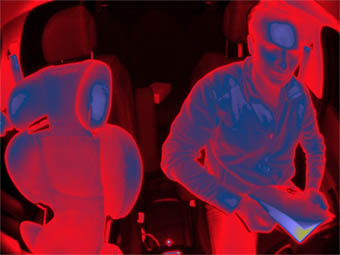

De MLX75027 maakt gebruik van een gemoduleerde lichtbron en optische time-of-flight sensortechniek om een driedimensionaal beeld van de cabine te creëren, waardoor het mogelijk is om mensen en objecten te monitoren en gebaren te detecteren. De sensor kan ook worden gebruikt om de vrije ruimte en obstakels, zoals voetgangers, rondom het voertuig te detecteren voor botsingswaarschuwingen en navigatietoepassingen. De MLX75027 kan werken bij een omgevingstemperatuur van -40 tot +105 °C.
“Dit is misschien wel de belangrijkste introductie tot nu toe in onze productportfolio, die is gericht op toepassingen in de auto-industrie op basis van ToF-technologie”, stelt Gualtiero Bagnuoli, Marketing Manager Optical Sensors. “De single-chip oplossing versterkt niet alleen het leiderschap van Melexis in dit segment, maar biedt ook Tier 1- en Tier 2-fabrikanten een oplossing die echt een revolutie in de auto-industrie teweeg kan brengen.”
Belangrijke kenmerken van de MLX75027 zijn ondersteuning voor modulatiefrequenties tot 100 MHz, waardoor fabrikanten het volledige potentieel van VCSEL (een lasertechnologie die wordt gebruikt bij lidar voor het voorkomen van botsingen) kunnen benutten om de afstand tot een object met grote nauwkeurigheid te kunnen bepalen. Daarnaast ondersteunt het apparaat een beeldfrequentie tot 135 FPS, waardoor snelbewegende objecten kunnen worden gedetecteerd en gevolgd. De chip combineert een lage vermogensdissipatie van slechts 230 mW bij 30 FPS met een stroomvoorzieningssschema dat slechts drie spanningsdomeinen (2,7 V, 1,8 V en 1,2 V) vereist, wat het systeemontwerp vereenvoudigt en de kosten van de voedingseenheid helpt verlagen.
De MLX75027 maakt gebruik van de Sony Semiconductor Solutions Corporation’s Back Illumination technology en bevat geavanceerde functies, zoals programmeren van het meetgebied, continue of getriggerde werking en horizontaal/verticaal gedraaide beelden. Systeeminterfaces zijn onder meer een CSI-2 seriële data-uitgang, MIPI D-PHY en I2C.
De MLX75027 ToF-sensor wordt ondersteund door de EVK75027 evaluatiekit, die een complete ToF-camera representeert die direct kan worden aangesloten op een PC voor visualisatie en registratie van de dieptebeelden. Vanuit deze kit is er ook directe toegang tot de meeste configuratie-instellingen van de MLX75027.
De kit bestaat uit vier gestapelde PCB's, met van boven naar beneden printplaten met componenten voor de verlichting, de ToF-sensor ,interfaces en het processorgedeelte. Het is mogelijk om de printplaten te ontkoppelen en de sensor aan te sluiten op een andere processorkaart of een andere verlichtingseenheid te gebruiken. Een grafische gebruikersinterface voor Windows is voorzien voor live diepteweergave, registratie, analyse en configuratie. Om de ontwikkeling van software op maat te ondersteunen, zijn er ook een MATLAB SDK en een C API beschikbaar. De ingebouwde flexibiliteit van de evaluatiekit stelt elke ontwerper in staat om snel de benodigde systeemkennis en ervaring met het product op te bouwen om zijn eigen applicatie te ontwikkelen.
De evaluatiekit EVK75027-110-940-1 is verkrijgbaar met 940 nm VCSEL-verlichting en optiek met ingebouwd banddoorlaatfilter voor een gezichtsveld van 110°. De evaluatiekit is per direct verkrijgbaar bij de distributeurs van Melexis. De eerste monsters van de MLX75027 zijn vanaf juli 2019 beschikbaar.
Download MLX75027 product flyer (PDF - 366 KB)
